Rosenberger Cable

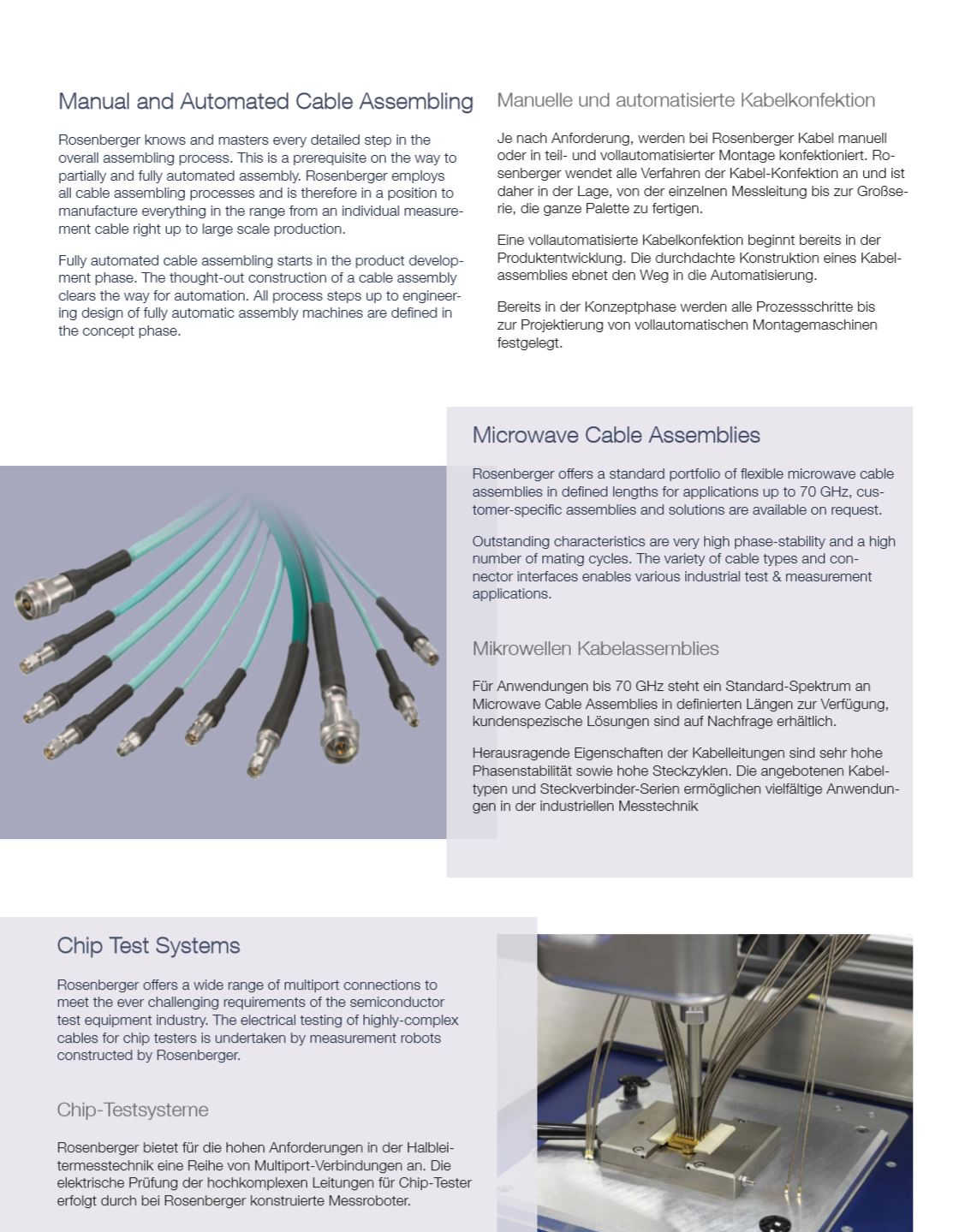

罗森伯格所有精密连接器和连接部件在其频带范围内可达到最低的驻波比。另外,获专利的连接器附件设计稳定性高并可承受重压。连接器外导体,绝缘体和中心导体可以保证电缆组件在多次使用之后仍保持其优良特性。

SKU: C41002A Category:

电缆型号 RG316 RG142 B/U RG 223/U RG214/U 物理参数 电缆外皮直径 mm 2.90 4.95 5.4 10.8 中心导体类型 多芯 单芯 单芯 多芯 重量 g/m 23 64 60 196 最小弯曲半径(静态) mm 15 25 27 55 最小弯曲半径(动态) mm 30 50 54 110 电性能参数 特性阻抗 Ohms 50 50 50 50 最高工作频率 GHz 2.5 5.8 5.8 5.8 传输速比 70% 70% 66% 66% 电容 pF/m 94 94 100 100
最大插损 (dB/m)
200MHz 0.38 0.18 0.2 0.1 1000MHz 0.87 0.42 0.46 0.27 3GHz 2.25 0.86 0.83 0.55 5GHz 3.5 1.1 1.11 0.8
环境特性 温度范围 ℃ -55~+200 -55~+200 -40~+85 -40~+85 可选配连接器 所有标准柔线电缆连接器均可应用
接头类型 产品型号 阻抗 (Ω) 电缆 频率 (GHz) VSWR SMA( 公头 )-SMA( 公头 ) L06-C003-XXX 50 LMR 195 DC-3 ≤1.35 N( 公头 )-N( 公头 ) L06-C117-XXX 50 LMR 195 DC-3 SMA( 公头 )-N( 公头 ) L06-C119-XXX 50 LMR 195 DC-3 BNC( 公头 )-BNC( 公头 ) L06-C118-XXX 50 LMR 195 DC-3 ≤1.5 SMA( 公头 )-BNC( 公头 ) L06-C120-XXX 50 LMR 195 DC-3 N( 公头 )-N( 公头 ) L17-C001-XXX 50 RG 214/U DC-3 ≤1.4 N( 公头 )-N( 母头 ) L17-C002-XXX 50 RG 214/U DC-3
接头类型 产品型号 阻抗 (Ω) 电缆 频率 (GHz) VSWR N( 公头 )-N( 母头 ) L07-C108-XXX 50 RG142 B/U DC-5
≤1.15,DC-1.0GHz ≤1.20,1.0-2.5GHz ≤1.35,2.5-5.0GHz
SMA( 公头 )-SMA( 母头 ) L07-C111-XXX 50 RG142 B/U DC-5 N( 公头 )-SMA( 母头 ) L07-C206-XXX 50 RG142 B/U DC-5 N( 公头 )-N( 公头 ) L07-C212-XXX 50 RG142 B/U DC-5 SMA( 公头 )-SMA( 公头 ) L07-C213-XXX 50 RG142 B/U DC-5 N( 公头 )-SMA( 公头 ) L07-C214-XXX 50 RG142 B/U DC-5 SMA( 公头 )-N( 母头 ) L07-C215-XXX 50 RG142 B/U DC-5 BNC( 公头 )-SMA( 母头 ) L07-C202-XXX 50 RG142 B/U DC-5
≤1.20,DC-1.0GHz ≤1.35,1.0-2.5GHz ≤1.50,2.5-4.0GHz
BNC( 公头 )-BNC( 母头 ) L07-C203-XXX 50 RG142 B/U DC-5 N( 公头 )-BNC( 母头 ) L07-C204-XXX 50 RG142 B/U DC-5 N( 公头 )-BNC( 公头 ) L07-C205-XXX 50 RG142 B/U DC-5 SMA( 公头 )-BNC( 公头 ) L07-C207-XXX 50 RG142 B/U DC-5 BNC( 公头 )-BNC( 公头 ) L07-C208-XXX 50 RG142 B/U DC-5
接头类型 产品型号 阻抗 (Ω) 电缆 频率 (GHz) VSWR N( 公头 )-N( 公头 ) L08-C001-XXX 50 RG 223/U DC-5.8 ≤1.17,DC-1.0GHz ≤1.25,1.0-2.5GHz ≤1.50,2.5-5.0GHz N( 公头 )-N( 母头 ) L08-C002-XXX 50 RG 223/U DC-5.8 N( 公头 )-SMA( 公头 ) L08-C003-XXX 50 RG 223/U DC-5.8 SMA( 公头 )-SMA( 公头 ) L08-C004-XXX 50 RG 223/U DC-5.8 BNC( 公头 )-BNC( 公头 ) L08-C313-XXX 50 RG 223/U DC-5.8
≤1.17,DC-1.0GHz ≤1.25,1.0-2.5GHz ≤1.50,2.5-5.0GHz
BNC( 公头 )-BNC( 母头 ) L08-C321-XXX 50 RG 223/U DC-5.8 BNC( 母头 )-BNC( 母头 ) L08-C545-XXX 50 RG 223/U DC-5.8 BNC( 公头 )-SMA( 公头 ) L08-C314-XXX 50 RG 223/U DC-5.8 BNC( 公头 )-SMA( 母头 ) L08-C315-XXX 50 RG 223/U DC-5.8 N( 公头 )-BNC( 公头 ) L08-C317-XXX 50 RG 223/U DC-5.8 N( 公头 )-BNC( 母头 ) L08-C318-XXX 50 RG 223/U DC-5.8 SMA( 公头 )-N( 母头 ) L08-C319-XXX 50 RG 223/U DC-5.8 N( 公头 )-SMA( 母头 ) L08-C316-XXX 50 RG 223/U DC-5.8 ≤1.17,DC-1.0GHz ≤1.25,1.0-2.5GHz ≤1.50,2.5-5.0GH

物理参数 电缆外皮直径 mm 2.54 4.12 中心导体外径 0.51 0.91 重量 g/m 19.4 43.3 最小弯曲半径(静态) mm 6.35 12.7 电性能参数 特性阻抗 Ohms 50 50 最高工作频率 GHz 18 18 传输速比   70% 70% 屏蔽衰减 dB@1GHz >-90 >-90 电容值 pF/m 96.1 96.1
最大插损 (dB/m)
1GHz 0.69 0.4 5GHz 1.78 1.18 10GHz 2.39 1.49 18GHz 3.34 2.23 Watt@2500MHz 80 220
环境特性 温度范围 ℃ -65~+125 -65~+125 可选配连接器 所有标准柔线电缆连接器均可应用
接头类型 产品型号 阻抗 (Ω) 电缆 频率 (GHz) VSWR SMP( 母头 )-SMA( 公头 ) L71-C197-XXX 50 RTK-FLEX 405 DC-18
≤1.35,DC-10GHz ≤1.50,10-18GHz
SMP( 母头 )-SMA( 母头 ) L71-C275-XXX 50 RTK-FLEX 405 DC-18 SMA( 母头 )-SMP( 直角母头 ) L71-C276-XXX 50 RTK-FLEX 405 DC-18 SMP( 母头 )-SMP( 母头 ) L71-C674-XXX 50 RTK-FLEX 405 DC-18 SMA( 母头 )-SMA( 母头 ) L71-C716-XXX 50 RTK-FLEX 405 DC-18 SMP( 直角母头 )-SMP( 直角母头 ) L71-C718-XXX 50 RTK-FLEX 405 DC-18 SMA( 公头 )-SMP( 直角母头 ) L71-C719-XXX 50 RTK-FLEX 405 DC-18
SMA( 公头 )-SMA( 公头 ) L71-C282-XXX 50 RTK-FLEX 405 DC-18
≤1.15,DC-5GHz ≤1.20,5GHz-10GHz ≤1.35,10GHz-18GHz
SMA( 公头 )-SMA( 母头 ) L71-C717-XXX 50 RTK-FLEX 405 DC-18
≤1.25,DC-10GHz ≤1.40,10-18GHz
接头类型 产品型号 阻抗 (Ω) 电缆 频率 (GHz) VSWR SMA( 公头 )-SMA( 公头 ) L72-C301-XXX 50 RTK-FLEX 402 DC-18 ≤1.35,DC-18GHz SMA( 公头 )-SMA( 母头 ) L72-C926-XXX 50 RTK-FLEX 402 DC-18 ≤1.44,DC-18GHz
SMA( 母头 )-SMA( 母头 ) L72-C925-XXX 50 RTK-FLEX 402 DC-18
≤1.35,DC-6GHz ≤1.50,6-18GHz
N( 公头 )-SMA( 公头 ) L72-C484-XXX 50 RTK-FLEX 402 DC-6
≤1.35,DC-6GHz
N( 公头 )-SMA( 母头 ) L72-C297-XXX 50 RTK-FLEX 402 DC-6 N( 公头 )-N( 公头 ) L72-C333-XXX 50 RTK-FLEX 402 DC-6 N( 圆法兰母头 )-SMA( 公头 ) L72-C923-XXX 50 RTK-FLEX 402 DC-6 N( 圆法兰母头 )-SMA( 母头 ) L72-C924-XXX 50 RTK-FLEX 402 DC-6

电缆型号 RTK 081 RTK-161 RTK-162 RTK 050 RTK 052 RTK 106 RTK 040 RTK 125 物理参数 电缆外皮直径 mm 7.9 5.33 5.33 5.21 5.00 3.73 3.61 3.18 中心导体类型 mm 单芯 单芯 多芯 单芯 多芯 单芯 多芯 单芯 重量 Grams/m 137.8 65.6 65.6 65.6 59.1 36.1 32.8 26.2 最小弯曲半径(静态) mm 31.75 9.65 9.65 12.7 12.7 6.35 9.65 5.08 电性能参数 特性阻抗 Ohms 50 最高工作频率 GHz 18 26.5 26.5 26.5 26.5 40 40 50 传输速比 — 83% 77% 77% 83% 83% 77% 83% 77% 屏蔽衰减 dB@1GHz <-100 <-100 <-100 <-100 <-100 <-100 <-100 <-100 电容 pF/m 80.4 86 86 80.4 80.4 86 80.4 86
最大插损 (dB/m)
1GHz 0.16 0.26 0.36 0.26 0.3 0.39 0.36 0.49 5GHz 0.34 0.6 0.79 0.52 0.64 0.88 0.75 1.11 10GHz 0.49 0.92 1.18 0.76 0.98 1.31 1.08 1.61 18GHz 0.69 1.28 1.64 1.05 1.31 1.81 1.48 2.23 26.5GHz — — — 1.28 1.61 2.23 1.81 2.76 40GHz — — — — — 2.85 2.23 3.48 50GHz — — — — — — — 3.97
相位稳定性 ( 弯曲 )*
10GHz ±5° — — ±3° ±2° ±5° ±4° ±5° 18GHz ±7° — — ±5° ±3° ±7° ±5° ±7°
环境特性 温度范围 ℃ -65/+165 -65/+165 -65/+165 -65/+165 -65/+165 -65/+165 -65/+165 -65/+165
