RF信号特性各不相同,而传输信号需要特别的媒介,所以选择相应合适的连接器会非常重要,Ruistek主要介绍我们使用中一些常见的RF同轴连接器。

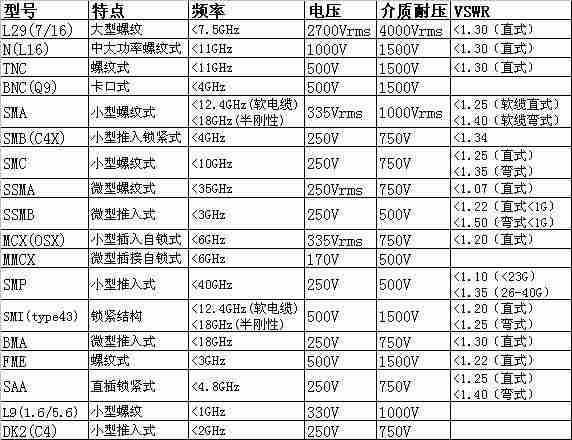

常见的同轴连接器及主要性能对照表:

应用选择介绍:
SMA为螺纹连接,应用最广泛,阻抗有50及75欧两种,50欧时配软电缆使用频率低于12.4Ghz,配半刚性电缆最高到26.5GHz
SMB体积小于SMA,为插入自锁结构,用于快速连接,常用于数字通讯,为L9的换代品,50欧可到4GHz,75欧到2GHz
SMC为螺纹连接,其他类似SMB,有更宽的频率范围,常用于军事或高振动环境
N型连接器为螺纹式,以空气为绝缘材料,造价低,频率可达11GHz,常用于测试仪器上,有50及75欧两种
BNC为卡口式,多用于低于4GHz的RF连接,广泛用于仪器仪表及计算机互联
– TNC为螺纹连接,尺寸等方面类似BNC,工作频率可达11GHz,螺纹式适合振动环境
– MCX及MMCX连接器体积小,用于密集型连接
– BMA用于频率达18GHz的低功率微波系统的盲插连接

罗森伯格专注于提供全面的综合性的连接产品。罗森伯格射频连接产品全面涵盖全球公认的常规性连接器,包括适配器到电缆,面板和PCB连接器,工具到辅助部件等。罗森伯格可在线提供标准系列连接器的技术数据和详细的规格书、连接器组装说明书及PCB板/面板安装指导。与此同时,罗森伯格可以根据客户的PCB结构信息结合PCB连接器,提供优化的焊盘尺寸等服务。

茂宇福电子为客户提供包括连接器、射频线缆、HSD连接器、FAKRA连接方案等多系列产品。了解更多信息,请访问www.ruistek.com.
