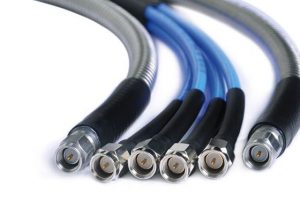

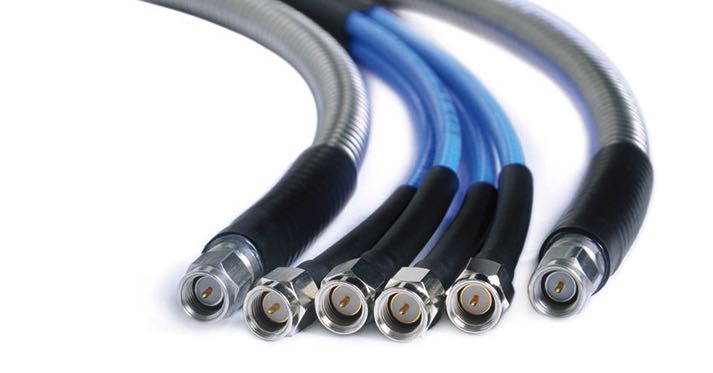

RF同轴联接器的选择既要考虑性能,又要考虑预算。性能上必须满足系统电气设备的要求,经济上须符合方案预算。Ruistek推荐在选择联接器时,原则上应考虑下面几个方面:



1. 联接器接口(SMASMCNMCX7/16BNC)

2. 电气性能、电缆及电缆装接方式

3. 端接形式(PC板、接头、电缆、面板等)

4. 机械构造及镀层



同时,我们也应该注意RF联接器的分类及用途说明:

RF联接器主要分为RF同轴联接器、RF三同轴联接器及双芯对称RF联接器三大类。而其对应的主要用途如下:

1. RF同轴联接器:主要用来传输TEM波(横向电磁波)。

2. RF三同轴联接器:主要用于对屏蔽效率有更高要求的场合,传输TEM(横向电磁波波)及传输脉冲波。

3. 双芯对称RF联接器:主要用来传输速率不太高的数字信号。

  -RF同轴联接器的主要性能参数包括特性阻抗、使用频率、位一致性、插入损耗、RF泄露、回波损耗、隔离度、相三阶互调等。

  -RF同轴联接器常用材料及镀层



RF联接器主要由外导体、内导体和绝缘支撑介质等零部件组成,其常用材料如下:

  –外导体:不锈钢钝化、铜合金镀镍、铜合金镀金、铜合金镀三元合金等;

   –内导体:铜合金镀银、铜合金镀金等;

   –绝缘介质:PTFELCPPEI等。



Ruistek提醒大家,在选择RF联接器主要还要注意一下规格:



1. 标准阻抗:基本所有的RF联接器和电缆被标准化为50Ω的阻抗,而75Ω阻抗的系统通常用于有线电视安装。RF同轴电缆联接器必须具有相匹配的电缆的特性阻抗,否则会导致引入损失。

2. 电压驻波比(VSWR):理想情况下,合格的设计能够做到保持VSWR低于1.2在范围内。

3. 联接器带宽:现在大部分射频工作带宽在110GHz,所以需要联接器必须保证工作在这个区域低损失。对于10GHz以上的情况下,现在也有较新的联接器,频率到1040GHz范围,但因为是电缆本身的原因非常昂贵。

4. 插入损耗:这是在感兴趣的频率范围内的联接器损耗。损失通常在0.10.3分贝。定如何临界每瓦(或分数瓦)是在大多数设计中,即使是这样的小的损失,必须最小化,计入链路损耗预算。它在低噪声前端,当信号强度和信噪比低尤为重要。

5. 物理寿命:RF联接器通常可以联接/断开5001000个循环周期,而螺纹联接器,需要注意供应商指定紧固力矩,它是保证可靠性的重要因素。

6. 承载功率:其由两个电阻损耗(加热)和绝缘击穿确定。部分高功率的连接器需要承载几十瓦甚至更多,但是也有今部分设计界侧重于低功耗设备,如手机,蜂窝网络,微蜂窝基站,视频接口等,这些是在1W范围左右,所以联接器可以小得多,并且额定功率可以更小。

罗森伯格专注于提供全面的综合性的连接产品。罗森伯格射频连接产品全面涵盖全球公认的常规性连接器,包括适配器到电缆,面板和PCB连接器,工具到辅助部件等。罗森伯格可在线提供标准系列连接器的技术数据和详细的规格书、连接器组装说明书及PCB板/面板安装指导。与此同时,罗森伯格可以根据客户的PCB结构信息结合PCB连接器,提供优化的焊盘尺寸等服务。茂宇福电子为客户提供包括连接器、射频线缆、HSD连接器、FAKRA连接方案等多系列产品。l了解更多信息,请访问www.ruistek.com.
